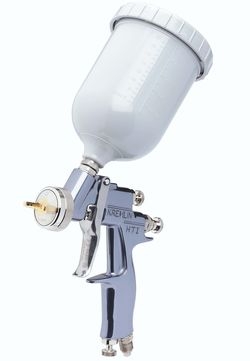

Окрасочное оборудование SamesKremlin (Франция) Оборудование ПНЕВМАТИЧЕСКОЕ (низкого давления, до 6 бар) Ручной пневматический краскопульт M22 G HTI
Преимущества:
Новый эргономичный дизайн, уменьшено усилие на спусковое устройство пистолета - Дизайн краскораспылителя разработан для максимального комфорта маляра, позволяя ему полностью сосредоточиться на нанесении ЛКМ и движениях руки, тем самым повышая качество отделки
Все элементы пистолета, контактирующие с ЛКМ, выполнены из нержавеющей стали - Приспособлен к материалам будущего (водорастворимым)
Уникальная конструкция распылительной головки - Прекрасное качество распыления с идеальным факелом
Высокий коэффициент переноса ЛКМ - Значительная экономия ЛКМ и защита окружающей среды
Клапан с малой резьбой - Контроль проходимости иглы. Обеспечение большой герметичности
Головка с системой Easy-Adjust - Легкое позиционирование распылительной головки (прижимного кольца) во время работы
Небольшое количество комплектующих - Простой уход и быстрая сборка
По выбору 2 бачка объемом 0,6 литра - Белый бачок (полиацеталь) для водорастворимых и органорастворимых ЛКМ. Серый бачок (PEHD) для полиуретановых материалов и предварительно катализированных ЛКМ
Характеристики
| Применяемые продукты | Патина, лак, морилка, полиуретановые продукты, двухкомпонентные |
| Корпус пистолета | Алюминий с анодным покрытием |
| Максимальное давление воздуха на входе (бар) | 6 |
|
|
головка EP5: 2 – 3 бар, головка E5 K HVLP: 1,5 – 2,5 бар (0,7 бар на головке – 2 бара на входе) |
| Потребление воздуха (м3/ч) | головка EP5: 20,2 при 2,5 бар головка E5 K HVLP: 27,2 при 2 бар |
| Вес (с бачком) (г) | 680 (вместе с бачком) |
| Максимальная температура продукта (°С) | 50 |
| Коэффициент переноса ЛКМ (стандарт EN13966-1) | головка EP5: 74% головка E5 K HVLP: 76% |
| Сопло | Нержавеющая сталь |
| Игла | Нержавеющая сталь |
| Материалы, соприкасающиеся с продуктом | Нержавеющая сталь / Алюминий |
| СОЕДИНЕНИЯ | РЕМОНТНЫЕ КОМПЛЕКТЫ | |||
|
Соединение |
вход воздуха | M 1/4” NPS (+M 1/4” BSP) |
название | код референции |
| Набор прокладок | 129.130,901 | |||
| вход продукта | Бачок 0,6л | |||
| Ремонтный комплект (включает в себя набор прокладок) | 129.130,902 | |||
|
КОНФИГУРАЦИЯ ПИСТОЛЕТА M22 G HTI С ГОЛОВКОЙ E5 K HVLP |
||||||||||
|
Максимальная вязкость продукта в СА4 |
Тип распылителя |
Бачок |
Сопло размер (мм) |
Расход продукта (см3/мин) |
Расход воздуха (м3/ч) |
Ширина факела на расстоянии 20 см |
Код референции |
|||
|
|
без распылителя |
136.130.100 |
||||||||
|
до 20 сек |
12 E5 K HVLP |
Полиацеталь 0,6л (белый) |
1,2 |
128 |
27,2 |
22 |
136.130.101 |
|||
|
13 E5 K HVLP |
1,3 |
170 |
27,2 |
25 |
136.130.102 |
|||||
|
14 E5 K HVLP |
1,4 |
216 |
27,2 |
31 |
136.130.103 |
|||||
|
20-40 сек |
15 E5 K HVLP |
1,5 |
245 |
27,2 |
35 |
136.130.104 |
||||
|
18 E5 K HVLP |
1,8 |
260 |
27,2 |
36,5 |
136.130.105 |
|||||
|
более 40 сек |
22 E5 K HVLP |
|
2,2 |
280 |
27,2 |
38 |
136.130.106 |
|||
|
|
без распылителя |
136.13.100 |
||||||||
|
до 20 сек |
12 E5 K HVLP |
PeHD 0,6л (серый) |
1,2 |
128 |
27,2 |
22 |
136.131.101 |
|||
|
13 E5 K HVLP |
1,3 |
170 |
27,2 |
25 |
136.131.102 |
|||||
|
14 E5 K HVLP |
1,4 |
216 |
27,2 |
31 |
136.131.103 |
|||||
|
20-40 с |
15 E5 K HVLP |
1,5 |
245 |
27,2 |
35 |
136.131.104 |
||||
|
18 E5 K HVLP |
1,8 |
260 |
27,2 |
36,5 |
136.131.105 |
|||||
|
более 40 сек |
22 E5 K HVLP |
2,2 |
280 |
27,2 |
38 |
136.131.106 |
||||
|
КОНФИГУРАЦИЯ ПИСТОЛЕТА M22 G HTI С ГОЛОВКОЙ EP5 |
|||||||
|
Максимальная вязкость продукта в СА4 |
Тип распылителя |
Бачок |
Сопло размер (мм) |
Расход продукта (см3/мин) |
Расход воздуха (м3/ч) |
Ширина факела на расстоянии 20 см |
Код референции |
|
|
без распылителя |
136.130.100 |
|||||
|
до 20 сек |
12 EP5 |
Полиацеталь 0,6л (белый) |
1,2 |
128 |
27,2 |
22 |
136.130.111 |
|
13 EP5 |
1,3 |
170 |
27,2 |
25 |
136.130.112 |
||
|
14 EP5 |
1,4 |
216 |
27,2 |
31 |
136.130.113 |
||
|
20-40 сек |
15 EP5 |
1,5 |
245 |
27,2 |
35 |
136.130.114 |
|
|
18 EP5 |
1,8 |
260 |
27,2 |
36,5 |
136.130.115 |
||
|
более 40 сек |
22 EP5 |
|
2,2 |
260 |
27,2 |
38 |
136.130.116 |
|
|
без распылителя |
136.13.100 |
|||||
|
до 20 сек |
12 EP5 |
PeHD 0,6л (серый) |
1,2 |
128 |
27,2 |
22 |
136.131.111 |
|
13 EP5 |
1,3 |
170 |
27,2 |
25 |
136.131.112 |
||
|
14 EP5 |
1,4 |
216 |
27,2 |
31 |
136.131.113 |
||
|
20-40 с |
15 EP5 |
1,5 |
245 |
27,2 |
35 |
136.131.114 |
|
|
18 EP5 |
1,8 |
260 |
27,2 |
36,5 |
136.131.115 |
||
|
более 40 сек |
22 EP5 |
2,2 |
260 |
27,2 |
38 |
136.131.116 |
|
|
РАСПЫЛИТЕЛИ ДЛЯ ПИСТОЛЕТА M22 G HTI С ГОЛОВКОЙ E5 K HVLP |
|||||||||
|
Максимальная вязкость продукта в СА4 |
Сопло размер (мм) |
Ширина факела на расстоянии 20 см |
Тип распылителя |
Расход воздуха (м3/ч) |
Расход продукта (см3/мин) |
Код референции |
Головка |
Игла |
Сопло |
|
до 20 сек |
1,2 |
22 |
12 E5 K HVLP |
27,2 |
128 |
031.130.001 |
132.130.100 |
033.130.100 |
134.130.300 |
|
1,3 |
25 |
13 E5 K HVLP |
170 |
031.130.002 |
134.130.400 |
||||
|
1,4 |
31 |
14 E5 K HVLP |
216 |
031.130.003 |
033.130.200 |
134.130.500 |
|||
|
20-40 сек |
1,5 |
35 |
15 E5 K HVLP |
245 |
031.130.004 |
134.130.600 |
|||
|
1,8 |
36,5 |
18 E5 K HVLP |
260 |
031.130.005 |
134.130.700 |
||||
|
более 40 сек |
2,2 |
38 |
22 E5 K HVLP |
280 |
031.130.006 |
033.13.3001 |
134.130.800 |
||
(1)Игла с наконечником из полиацетала
|
РАСПЫЛИТЕЛИ ДЛЯ ПИСТОЛЕТА M22 G HTI С ГОЛОВКОЙ EP5 |
|||||||||
|
Максимальная вязкость продукта в СА4 |
Сопло размер (мм) |
Ширина факела на расстоянии 20 см |
Тип распылителя |
Расход воздуха (м3/ч) |
Расход продукта (см3/мин) |
Код референции |
Головка |
Игла |
Сопло |
|
до 20 сек |
1,2 |
21 |
12 EP5 |
20,2 |
141 |
031.130.011 |
132.130.300 |
033.130.100 |
134.130.300 |
|
1,3 |
22 |
13 EP5 |
176 |
031.130.012 |
134.130.400 |
||||
|
1,4 |
28 |
14 EP5 |
225 |
031.130.013 |
033.130.200 |
134.130.500 |
|||
|
20-40 сек |
1,5 |
29 |
15 EP5 |
255 |
031.130.014 |
134.130.600 |
|||
|
1,8 |
30,5 |
18 EP5 |
278 |
031.130.015 |
134.130.700 |
||||
|
более 40 сек |
2,2 |
32 |
22 EP5 |
280 |
031.130.016 |
033.13.3001 |
134.130.800 |
||
(1)Игла с наконечником из полиацетала
|
НАКОНЕЧНИКИ ИГЛЫ ИЗ ПОЛИАЦЕТАЛА ДЛЯ ПИСТОЛЕТА M22 G HTI И HPA (ОПЦИЯ) |
||
|
Наименование |
Сопло, размер, (мм) |
Код референции |
|
Наконечник иглы из полиацетала |
0,7 – 0,9 – 1,2 – 1,3 |
033.130.400 |
|
1,4 – 1,5 – 1,8 |
033.130.500 |
|
ВОЗДУШНЫЕ РАСПЫЛИТЕЛЬНЫЕ ГОЛОВКИ ДЛЯ ПНЕВМАТИЧЕСКОГО ПИСТОЛЕТА М22G HTI
|
E5 K HVLP |
EP 5 |
|
 |
 |
|
|
Модель пистолета |
M22 G HTI |
M22 G HTI |
|
Тип струи |
Плоская |
|
|
Тип распыления |
HTI |
|
|
Качество распыления |
Превосходное |
|
|
Эффективность переноса ЛКМ |
76% |
74% |
|
Потребление воздуха при 2 бар |
27,2 м3/ч |
20,2 м3/ч |
|
Размер сопла, мм |
1,2-2,2 |
1,2-2,2 |
|
ПРОЧИЕ АКСЕССУАРЫ |
|||
|
Фотография |
Название |
Резьба В пистолете В шланге |
Каталожный номер |
|
|
Поворотная воздушная муфта |
F1/4” G – M1/4” G |
129.020.070 |
|
|
Муфта быстросъемного соединения, воздушная |
F1/4” NPS – M1/4” NPS |
905.030.105 |
|
|
Манометр в рукоятке (без регулятора) |
MF1/4” NPS |
150.070.560 |
|
|
Манометр в рукоятке (с регулятором) |
MF1/4” NPS |
150.070.530 |
|
|
Подставка для пистолета с верхним бачком |
049.221.800 |
|
|
|
Комплект для настенного монтажа |
049.221.900 |
|
|
|
Ершик для чистки пистолета: - большой - маленький |
906.300.101 906.300.102 |
|
|
|
Бачок из полиацетала (белый) 0,6 л – для ЛКМ на водной основе и на базе растворителей
Бачок из полиацетала (белый) 0,25 л |
139.270.200
139.280.200 |
|
|
|
Бачок из PEHD (серый) 0,6 л. – для ЛКМ на полиуретановой основе 1. Антивакуумная заглушка (5 шт.) 2. Фильтр-сетка в бачок (5 шт.) |
139.270.250
139.270.220 |
|
|
|
Сетчатый фильтр с 2-мя ситами Ø=50 мм (210 и 510 мкм) для фильтрования ЛКМ при наполнении бачка
Сменное сито 210 мкм
Сменное сито 510 мкм |
057.080.000
057.070.200
057.070.100 |
|
|
|
Набор одноразовых бумажных фильтров для фильтрования ЛКМ при наполнении бачка (10 шт.) |
151.399.903 |
|
