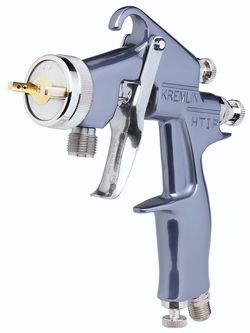

Окрасочное оборудование SamesKremlin (Франция) Оборудование ПНЕВМАТИЧЕСКОЕ (низкого давления, до 6 бар) Ручной пневматический краскопульт M22 P HTI
Преимущества:
Новый эргономичный дизайн, уменьшено усилие на спусковое устройство пистолета - Дизайн краскораспылителя разработан для максимального комфорта маляра, позволяя ему полностью сосредоточиться на нанесении ЛКМ и движениях руки, тем самым повышая качество отделки
Все элементы пистолета, контактирующие с ЛКМ, выполнены из нержавеющей стали - Приспособлен к материалам будущего (водорастворимым)
Уникальная конструкция распылительной головки -Прекрасное качество распыления с идеальным факелом
Высокий коэффициент переноса ЛКМ -Значительная экономия ЛКМ и защита окружающей среды
Клапан с малой резьбой - Контроль проходимости иглы. Обеспечение большой герметичность
Головка с системой Easy-Adjust - Легкое позиционирование распылительной головки (прижимного кольца) во время работы
Небольшое количество комплектующих - Простой уход и быстрая сборка
Характеристики
|
Применяемые продукты |
Патина, лак, морилка, полиуретановые продукты, двухкомпонентные… |
|
Корпус пистолета |
Алюминий с анодным покрытием |
|
Максимальное давление воздуха на входе (бар) |
6 |
|
Рекомендуемое рабочее давление воздуха (бар) |
1,5 – 2,5 |
|
Потребление воздуха (м3/ч) |
головка EP3: 20,7 до 29 головка E3 K HVLP: 23-33 (0,7 бар на головке – при 2 бар на входе) |
|
Вес (с бачком) (г) |
520 |
|
Максимальная температура продукта (°С) |
50 |
|
Коэффициент переноса ЛКМ (стандарт EN13966-1) |
головка EP: 72% головка E3 K HVLP: 75% |
|
Сопло |
Нержавеющая сталь |
|
Игла |
Нержавеющая сталь |
|
Материалы, соприкасающиеся с продуктом |
Нержавеющая сталь |
|
СОЕДИНЕНИЯ |
Ремонтные комплекты |
|
||
|
Соединение |
Вход воздуха |
M 1/4” NPS |
Название |
Код референции |
|
Набор прокладок |
129.130,901 |
|||
|
Вход продукта |
M 3/8” NPS |
Ремонтный комплект (включает в себя набор прокладок) |
129.130,902 |
|
|
КОНФИГУРАЦИЯ ПИСТОЛЕТА M22 P HTI С ГОЛОВКОЙ E3 K HVLP |
||||||
|
Максимальная вязкость продукта в СА4 |
Тип распылителя |
Сопло размер (мм) |
Расход продукта (см3/мин) |
Расход воздуха (м3/ч) |
Ширина факела на расстоянии 20 см |
Код референции |
|
без распылителя |
135.140.200 |
|||||
|
до 20 сек |
07 E3 K HVLP |
0,7 |
200 |
23 |
32,5 |
135.140.201 |
|
09 E3 K HVLP |
0,9 |
250 |
26 |
38 |
135.140.202 |
|
|
12 E3 K HVLP |
1,2 |
300 |
28 |
42 |
135.140.203 |
|
|
20-40 сек |
15 E3 K HVLP |
1,5 |
350 |
31 |
46 |
135.140.206 |
|
18 E3 K HVLP |
1,8 |
400 |
33 |
48 |
135.140.207 |
|
|
КОНФИГУРАЦИЯ ПИСТОЛЕТА M22 P HTI С ГОЛОВКОЙ EP3 |
||||||
|
Максимальная вязкость продукта в СА4 |
Тип распылителя |
Сопло размер (мм) |
Расход продукта (см3/мин) |
Расход воздуха (м3/ч) |
Ширина факела на расстоянии 20 см |
Код референции |
|
без распылителя |
135.140.200 |
|||||
|
до 20 сек |
07 EP3 |
0,7 |
200 |
20,2 |
28,5 |
135.140.211 |
|
09 EP3 |
0,9 |
250 |
22,5 |
34 |
135.140.212 |
|
|
12 EP3 |
1,2 |
300 |
24 |
37 |
135.140.213 |
|
|
20-40 сек |
15 EP3 |
1,5 |
350 |
27 |
39 |
135.140.216 |
|
18 EP3 |
1,8 |
400 |
29 |
42 |
135.140.217 |
|
|
Комплекты с пистолетами M22 P HTI
|
|
|
Название |
Код референции |
|
Комплект пистолет M22 P HTI 12 EP3, шланг воздушный Ø7 мм, L=7,5 м, защитный рукав на шланг |
151.260.785 |
|
Комплект пистолет M22 P HTI 9 E3 K HVLP, шланг воздушный Ø8 мм, L=7,5 м, защитный рукав на шланг |
151.260.780 |
|
РАСПЫЛИТЕЛИ ДЛЯ ПИСТОЛЕТА M22 P HTI С ГОЛОВКОЙ E3 K HVLP |
|||||||||
|
Максимальная вязкость продукта в СА4 |
Сопло размер (мм) |
Ширина факела на расстоянии 20 см |
Тип распылителя |
Расход воздуха (м3/ч) |
Расход продукта (см3/мин) |
Код референции |
Головка |
Игла |
Сопло |
|
до 20 сек |
0,7 |
32,5 |
07 E3 K HVLP |
23 |
200 |
031.140.001 |
132.140.100 |
033.140.100 |
134.130.100 |
|
0,9 |
38 |
09 E3 K HVLP |
26 |
250 |
031.140.002 |
134.130.200 |
|||
|
1,2 |
42 |
12 E3 K HVLP |
28 |
300 |
031.140.003 |
134.130.300 |
|||
|
20-40 сек |
1,5 |
46 |
15 E3 K HVLP |
31 |
350 |
031.140.006 |
033.140.200 |
134.130.600 |
|
|
1,8 |
48 |
18 E3 K HVLP |
33 |
400 |
031.140.007 |
134.130.700 |
|||
|
РАСПЫЛИТЕЛИ ДЛЯ ПИСТОЛЕТА M22 P HTI С ГОЛОВКОЙ EP3 |
|||||||||
|
Максимальная вязкость продукта в СА4 |
Сопло размер (мм) |
Ширина факела на расстоянии 20 см |
Тип распылителя |
Расход воздуха (м3/ч) |
Расход продукта (см3/мин) |
Код референции |
Головка |
Игла |
Сопло |
|
до 20 сек |
0,7 |
28,5 |
12 EP5 |
20,2 |
200 |
031.140.011 |
132.140.300 |
033.140.100 |
134.130.100 |
|
0,9 |
34 |
13 EP5 |
22,5 |
250 |
031.140.012 |
134.130.200 |
|||
|
1,2 |
37 |
14 EP5 |
24 |
300 |
031.140.013 |
134.130.300 |
|||
|
20-40 сек |
1,5 |
39 |
15 EP5 |
27 |
350 |
031.140.016 |
033.140.200 |
134.130.600 |
|
|
1,8 |
42 |
18 EP5 |
29 |
400 |
031.140.017 |
134.130.700 |
|||
|
НАКОНЕЧНИКИ ИГЛЫ ИЗ ПОЛИАЦЕТАЛА ДЛЯ ПИСТОЛЕТА M22 P HTI И HPA (ОПЦИЯ) |
||
|
Наименование |
Сопло, размер, (мм) |
Код референции |
|
Наконечник иглы из полиацетала |
0,7 – 0,9 – 1,2 – 1,3 |
033.140.500 |
|
1,4 – 1,5 – 1,8 |
033.140.600 |
|
ВОЗДУШНЫЕ РАСПЫЛИТЕЛЬНЫЕ ГОЛОВКИ ДЛЯ ПНЕВМАТИЧЕСКОГО ПИСТОЛЕТА М22 HTI
|
E3 K HVLP |
EP 3 |
|
 |
 |
|
|
Модель пистолета |
M22 P HTI |
M22 P HTI |
|
Тип струи |
Плоская |
|
|
Тип распыления |
HTI |
|
|
Качество распыления |
Превосходное |
|
|
Эффективность переноса ЛКМ |
76% |
74% |
|
Потребление воздуха при 2 бар |
23 - 33 м3/ч |
20,2 - 29 м3/ч |
|
Размер сопла, мм |
0,7 – 1,8 |
0,7 – 1,8 |
|
ПРОЧИЕ АКСЕССУАРЫ |
|||
|
Фотография |
Название |
Резьба В пистолете В шланге |
Каталожный номер |
|
|
Фильтр ЛКМ на входе в пистолет с ситом №6 Фильтр-сетка №6 (10 шт.)
Прокладка (10 шт.) |
F3/8” NPS – M3/8” NPS |
129.140.030
151.399.902
149.949.901 |
|
|
Проточный тройник для циркуляции ЛКМ |
F3/8” NPS – 2х M1/4” NPS |
129.029.915 |
|
|
Поворотная воздушная муфта |
F1/4” G – M1/4” G |
129.020.070 |
|
|
Муфта быстросъемного соединения, воздушная |
F1/4” NPS – M1/4” NPS |
905.030.105 |
|
|
Манометр в рукоятке (без регулятора) |
MF1/4” NPS |
150.070.560 |
|
|
Манометр в рукоятке (с регулятором) |
MF1/4” NPS |
150.070.530 |
|
|
Комплект для настенного монтажа |
049.221.900 |
|
|
|
Ершик для чистки пистолета: - большой - маленький |
906.300.101 906.300.102 |
|
