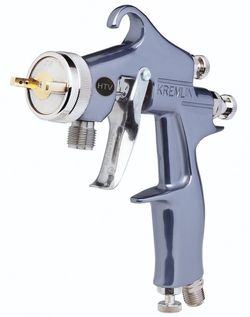

Окрасочное оборудование SamesKremlin (Франция) Оборудование ПНЕВМАТИЧЕСКОЕ (низкого давления, до 6 бар) Ручной пневматический краскопульт M22 P HTV
Преимущества:
Новый эргономичный дизайн, уменьшено усилие на спусковое устройство пистолета - Дизайн краскораспылителя разработан для максимального комфорта маляра, позволяя ему полностью сосредоточиться на нанесении ЛКМ и движениях руки, тем самым повышая качество отделки
Все элементы пистолета, контактирующие с ЛКМ, выполнены из нержавеющей стали - Приспособлен к материалам будущего (водорастворимым)
Уникальная конструкция распылительной головки -Прекрасное качество распыления с идеальным факелом
Высокий коэффициент переноса ЛКМ -Значительная экономия ЛКМ и защита окружающей среды
Клапан с малой резьбой - Контроль проходимости иглы. Обеспечение большой герметичность
Головка с системой Easy-Adjust - Легкое позиционирование распылительной головки (прижимного кольца) во время работы
Небольшое количество комплектующих - Простой уход и быстрая сборка
Характеристики
|
Применяемые продукты |
Лак и краска |
|
Корпус пистолета |
Алюминий с анодным покрытием |
|
Максимальное давление воздуха на входе (бар) |
6 |
|
Рекомендуемое рабочее давление воздуха (бар) |
1,5 – 2,5 |
|
Максимальное давление продукта (бар) |
6 |
|
Потребление воздуха (м3/ч) |
24 (0,7 бар на головке – при 2 бар на входе) |
|
Вес (г) |
580 |
|
Максимальная температура продукта (°С) |
50 |
|
Коэффициент переноса ЛКМ (стандарт EN13966-1) |
65% (с распылителем 22-06) |
|
Сопло |
Нержавеющая сталь/PEEK |
|
Игла |
Нержавеющая сталь обработанная |
|
Материалы, соприкасающиеся с продуктом |
Нержавеющая сталь/PEEK |
|
СОЕДИНЕНИЯ |
Ремонтные комплекты |
|
||
|
Соединение |
Вход воздуха |
M 1/4” NPS |
Название |
Код референции |
|
Набор прокладок |
129.130,901 |
|||
|
Вход продукта |
M 3/8” NPS |
Ремонтный комплект (включает в себя набор прокладок) |
129.130,902 |
|
|
КОНФИГУРАЦИЯ ПИСТОЛЕТА M22 P HTV С ГОЛОВКОЙ EV3 |
||||||
|
Максимальная вязкость продукта в СА4 |
Тип распылителя |
Сопло размер (мм) |
Расход продукта (см3/мин) |
Расход воздуха (м3/ч) |
Ширина факела на расстоянии 20 см |
Код референции |
|
14-20 сек |
18-04 |
0,4 |
100 |
24 |
25 |
135.142.201 |
|
20 – 30 сек |
18-05 |
0,5 |
240 |
27,5 |
135.142.202 |
|
|
30– 40 сек |
22-06 |
0,6 |
320 |
30 |
135.142.203 |
|
|
РАСПЫЛИТЕЛИ ДЛЯ ПИСТОЛЕТА M22 P HTV С ГОЛОВКОЙ EV3 |
||||||||
|
Максимальная вязкость продукта в СА4 |
Сопло размер (мм) |
Ширина факела на расстоянии 20 см |
Расход воздуха (м3/ч) |
Расход продукта (см3/мин) |
Код референции |
Головка |
Игла |
Сопло |
|
14 -20 сек |
18/04 |
25 |
24 |
100 |
135.142.201 |
132.142.100 |
033.142.100 |
134.142.100 |
|
20-30 сек |
18/05 |
27,5 |
240 |
135.142.202 |
134.142.200 |
|||
|
30-40 сек |
22/06 |
30 |
320 |
135.142.203 |
134.142.300 |
|||
ВОЗДУШНЫЕ РАСПЫЛИТЕЛЬНЫЕ ГОЛОВКИ ДЛЯ ПНЕВМАТИЧЕСКОГО ПИСТОЛЕТА М22 P HTV
| EV 3 | |
|
Модель пистолета |
M22 P HTV |
|
Тип струи |
Плоский турбулентный |
|
Тип распыления |
HTI |
|
Качество распыления |
Превосходное |
|
Эффективность переноса ЛКМ |
65% |
|
Потребление воздуха при 2 бар |
24 м3/ч |
|
Размер сопла, мм |
0.4 – 0.6 |
|
ПРОЧИЕ АКСЕССУАРЫ |
|||
|
Фотография |
Название |
Резьба В пистолете В шланге |
Каталожный номер |
|
|
Фильтр ЛКМ на входе в пистолет с ситом №6 Фильтр-сетка №6 (10 шт.)
Прокладка (10 шт.) |
F3/8” NPS – M3/8” NPS |
129.140.030
151.399.902
149.949.901 |
|
|
Поворотная воздушная муфта |
F1/4” G – M1/4” G |
129.020.070 |
|
|
Муфта быстросъемного соединения, воздушная |
F1/4” NPS – M1/4” NPS |
905.030.105 |
|
|
Манометр в рукоятке (без регулятора) |
MF1/4” NPS |
150.070.560 |
|
|
Манометр в рукоятке (с регулятором) |
MF1/4” NPS |
150.070.530 |
|
|
Проточный тройник для циркуляции ЛКМ |
F3/8” NPS – 2х M1/4” NPS |
129.029.915 |
|
|
Комплект для настенного монтажа |
049.221.900 |
|
|
|
Ершик для чистки пистолета: - большой - маленький |
906.300.101 906.300.102 |
|
